Willkommen auf der
DL2RZ  PROJEKTSEITE:

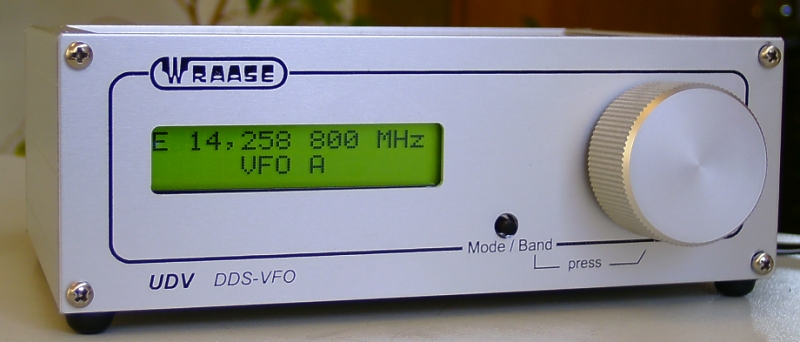

  UNIVERSAL-DDS-VFO  "UDV"
von Volker Wraase, DL2RZ




Die in der CQ-DL 5/2009 veröffentlichte Version wurde inzwischen überarbeitet.
Die aktuellen Dokumente etc. können Sie hier herunterladen.



Anschluss- und Betriebshinweise
Connection and Operating Instructions
Blockschaltbild
Detailschaltbild

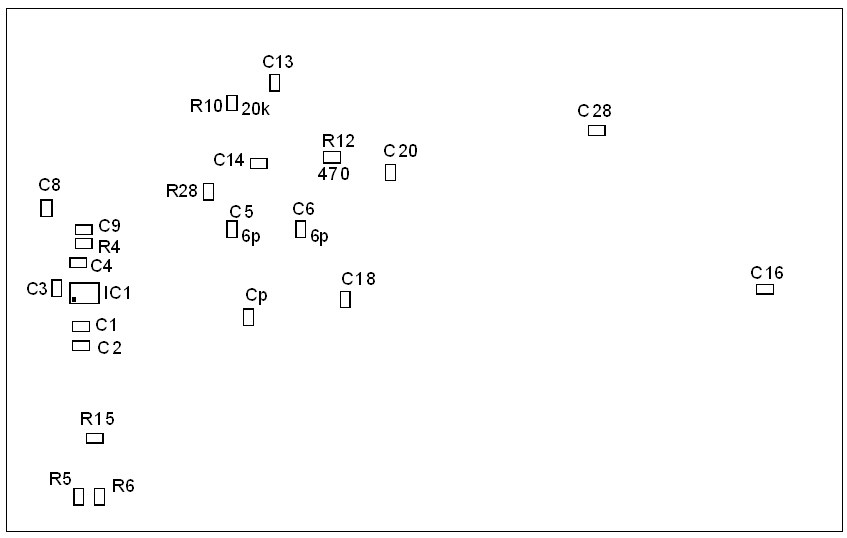

Bestückungsplan Lötseite
Bestückungsplan Bauteilseite

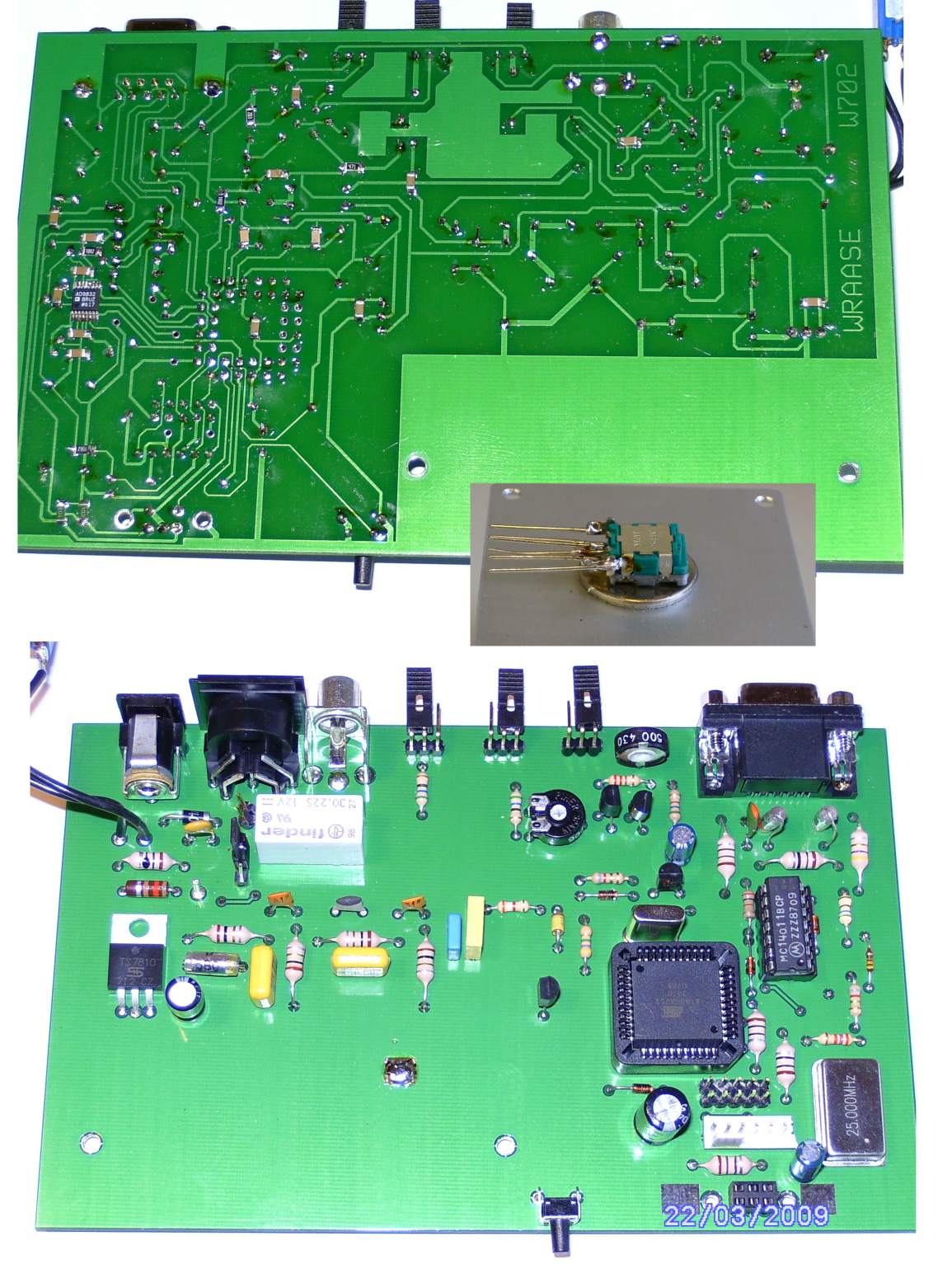

Foto Bestückung

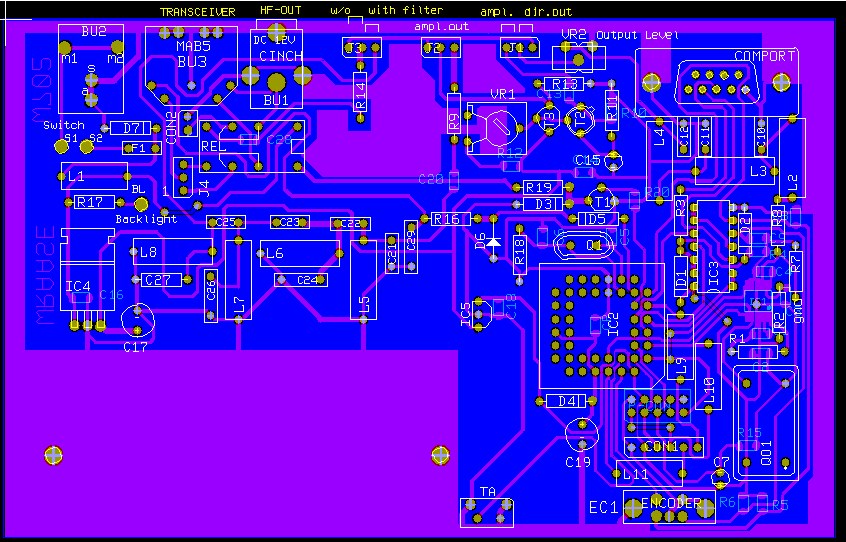

Layout u. Bestückung (jpg)
Bauteilliste
Einstell- und Konfigurationsprogramm DDS.EXE

DDS-DE.EXE (w.o., jedoch in deutsch)
(für alle Windows-Versionen ab W95).

Information zur PC-Schnittstelle
Schaltplan Verbindungskabel für DRAKE TR-7

Schaltplan Kabel für Kenwood TS510/515/520/530/820
Schalplan Kabel für YAESU FT-107 / FT-901 / FT-101Z
Schaltplan Kabel für YAESU FT-101/FT-277

Alle o.a. Dokumente als ZIP-Datei zusammengepackt.

Für alle o.a. Dokumente: Copyright © 2009 Volker Wraase, DL2RZ. Alle Dokumente ohne Gewähr.


Konfigurationsdateien:

DRAKE TR-7
YAESU FT-107
YAESU FT-101/277
TRIO TS-510/ TS-515
KENWOOD TS-520


Auf Anfrage sind Platinen für den DDS-VFO lieferbar (Stand: Juni 2020).
Bitte nehmen Sie dazu hier Kontakt mit uns auf.




© Copyright 2020 by WRAASE electronic
